詳細信息

詳細信息

產品屬性…
品牌上海贛高電力設備

型號 VS1-12/630-20側裝式

極數 3P

額定頻率 50HZ

額定絕緣電壓 42KV

滅弧方式真空斷路器

機械壽命 1萬次

產品認證 ISO9001

產品描述…

<strike id="msqq0"></strike>

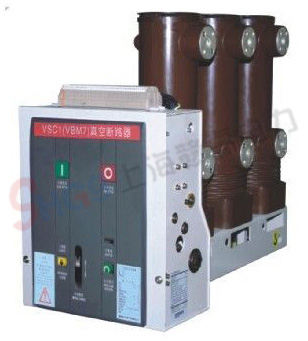

VS1-12型側裝式(VBM7)真空斷路器

VBM7，側裝式真空斷路器，側裝式斷路器，VBM7真空斷路器， VS1(ZN63)-12 型戶內高壓真空斷路器，系三相交流 50Hz 定額電壓為 12kV 電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。
    該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。
    VS1-12型側裝式(VBM7)真空斷路器采用固定式安裝，主要用于固定式開關柜，該斷路器即可單獨使用，又可用于環網供電、箱式變或各種非標供電系統。作為保護和控制電器使用,由于真空斷路器的特殊優越性,尤其適用于需要額定電流下的頻繁操作,或多次開斷短路電流的場所
    ZN63（VS1）-12型戶內高壓真空斷路器，系三相交流50HZ額定電壓為12KV電力系統的戶內開關設備。作為電網設備，工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷路電流的場所。
    VS1-24型戶內高壓真空斷路器（下稱斷路器）是戶內安裝、三相交流50HZ，額定電壓為24KV的變配電的控制和保護設備。用于24KV及以下的交流系統中，可用來分、額定電流和故障電流，尤其適合頻繁操作，如投、切電容器組合，控制電爐、變壓器和高壓電機等，也可作為聯絡斷路器使用。
     VS1-12型永磁戶內高壓真空斷路器，系三相交流50Hz額定電壓為12kv電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元。該型產品配雙穩態永磁操作機構，機構內配有永磁體，由永磁體提供保持力，使開關維持在合、分閘狀態，與常規彈簧操作機構相比、機械零件數量大量減少、機械傳動鏈縮短，從而使開關可靠性大幅度提高，機械壽命大幅度增加。

序號	項目		單位	數據
1	額定電壓		KV	12
2	工作電壓		KV	12
3	額定電流		A	630 1250	630 1250	630 1250
4	額定短路開斷電流		KA	20	25	31.5
5	額定短路關合電流		KA	50	63	80
6	額定鋒值耐受電流		KA	50	63	80
7	4S額定短路耐受電流		KA	20	25	31.5
8	額定絕緣水平	工頻耐壓（額定開斷前后）	KV	42(斷口18)
		沖擊耐壓（額定開斷前后）		75(斷口84)
9	額定操作順序			分-0.3S-合分-180S-合分
10	機械壽命		次	10000
11	額定短路開斷電流開斷次數		次	50
12	操動機構額定合閘電壓(直流)		V	110,220
13	操動機構額定分閘電壓(直流)		V	110,220
14	觸頭開距		mm	11±1
15	超行程(觸頭彈簧壓縮長度)		mm	3.5±0.5
16	三相分合閘		ms	≤2
17	觸頭合閘彈跳時間		ms	≤2
18	平均分閘速度		m/s	0.9～1.2
19	平均合閘速度		m/s	0.5～0.8
20	分閘時間	操作電壓下	s	≤0.05
		操作電壓下		≤0.08
21	合閘時間		s	0.1
22	各相主回路電阻		u Ω	60		50
23	動靜觸頭允許磨損累積厚度		mm	3
